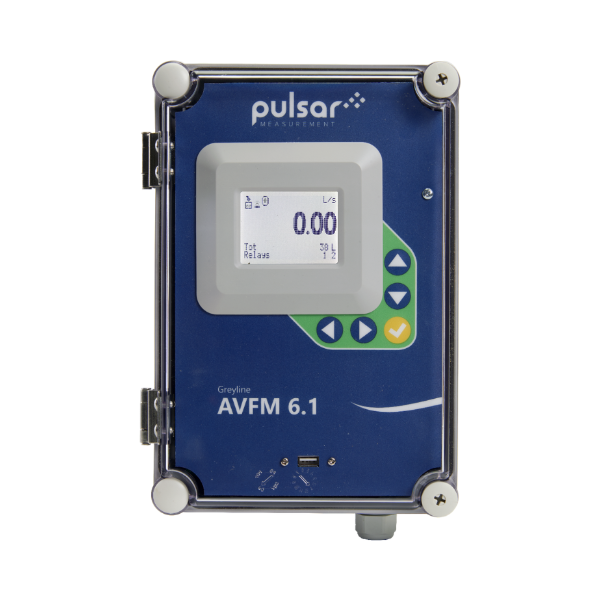

AVFM 6.1
Medidor de Flujo por Área–Velocidad
El AVFM 6.1 de Pulsar Measurement es un medidor de flujo por área–velocidad diseñado para la medición de caudal en tuberías parcialmente llenas, canales, conductos, derivaciones y canales de riego, sin requerir el uso de flumes o vertederos. El equipo calcula el flujo volumétrico a partir de la medición simultánea de nivel y velocidad, permitiendo la visualización de caudal y la medición de flujo tanto en sentido directo como inverso. El sistema emplea un sensor sumergible QZ02L que mide nivel y velocidad, conectado a una unidad electrónica con gabinete de protección ambiental. El equipo incorpora pantalla retroiluminada, funciones de calibración para distintos tipos de geometría de canal, registrador de datos de largo plazo y opciones de salidas analógicas y relés para integración a sistemas de control.
Características
El AVFM 6.1 realiza mediciones de flujo mediante el principio de área–velocidad en tuberías parcialmente llenas y canales abiertos, sin necesidad de estructuras hidráulicas adicionales. Permite medir flujo en sentido directo e inverso y calcular caudal volumétrico en canales de distintas geometrías, incluyendo secciones redondas, rectangulares, trapezoidales, tipo “huevo” o configuraciones personalizadas. Utiliza un sensor sumergible para la medición simultánea de nivel y velocidad, integra registrador de datos con sello de tiempo y fecha, y dispone de pantalla retroiluminada para la visualización de variables de operación, además de salidas analógicas aisladas y relés programables.
Especificaciones
- Tipo: Medidor de flujo por área–velocidad
- Aplicación: Tuberías parcialmente llenas, canales, conductos y derivaciones
- Medición: Flujo directo e inverso; cálculo de caudal volumétrico
- Sensor: QZ02L sumergible para nivel y velocidad
- Geometría de canal: Redondo, rectangular, trapezoidal, tipo “huevo” o personalizado
- Rango de nivel: 25.4 mm a 4.6 m
- Rango de velocidad: 0.031 m/s a 6.2 m/s (flujo inverso hasta -1.5 m/s)
- Exactitud: Nivel: ±0.25 % de la lectura o ±2.03 mm / Velocidad: ±2 % de la lectura o ±0.012 m/s
- Salidas: 3 salidas analógicas 4–20 mA o 0–5 V DC
- Relés: 2 relés programables
- Registro de datos: Capacidad de 26 millones de puntos con exportación vía USB
- Alimentación: 100–240 V AC o 9–32 V DC
- Protección: Gabinete NEMA 4X (IP66)
